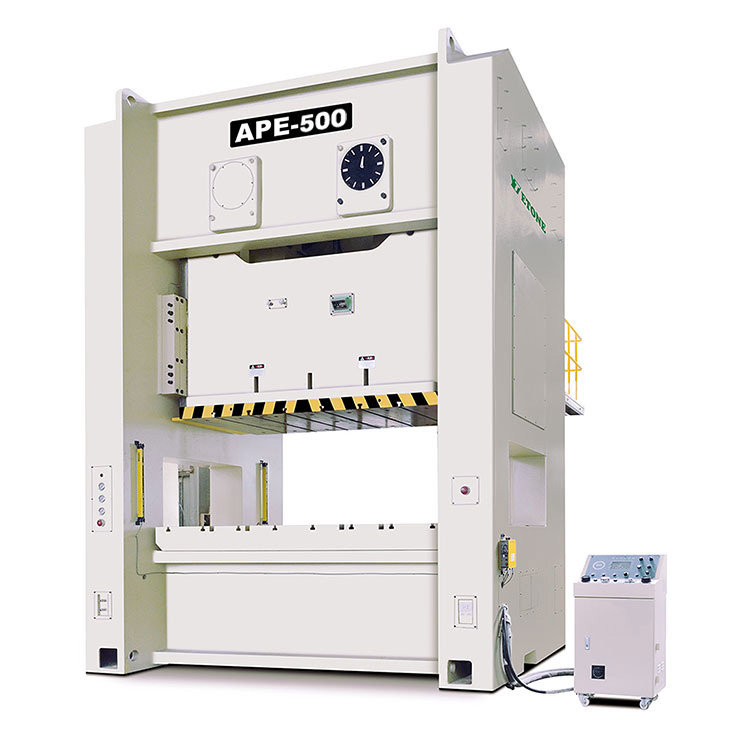

Zasada pracy prasy korbowej

Prasa korbyjest powszechną prasą mechaniczną, która jest szeroko stosowana w formowaniu metalu, stemplu, ścinaniu, odlewieniu matrycy i innych procesach. Jego zasada pracy opiera się na mechanicznym ruchu mechanizmu pręta podłączającego korbę, który jest przekształcany w liniowy ruch ciśnienia wzajemnego przez ruch obrotowy korby.

Podstawowa zasada pracy prasy korbowej:

Rotacja korby: źródło jazdyprasa korbyjest zwykle silnikiem elektrycznym lub silnikiem spalinowym. Silnik napędza korbę do obracania się przez system skrzyni biegów, taki jak przekładnie i pasy.

Transmisja korby i pręta łącząca: korba jest podłączona do pręta łączącego, a obrót korby jest przesyłany do suwaka przez pręt łączący. Parta łącząca przekształca ruch obrotowy korby w ruch w górę i w dół ruchu suwaka. W tym procesie ruch korby jest ruchem okrągłym, podczas gdy ruch suwaka jest ruchem liniowym.

Ruch suwaka: korba napędza pręt łączący, aby się poruszać, w ten sposób pchając suwak, aby poruszać się w górę i w dół w kierunku pionowym. Gdy suwak porusza się w dół, generowana jest duża siła uderzenia, a ta siła uderzenia jest wykorzystywana do pracy, stemplowania lub tworzenia pracy.

Udar roboczy: górne martwe środek prasy korbowej jest najwyższą pozycją suwaka poruszającego się w górę, a dolne martwe centrum jest najniższą pozycją suwaka poruszającego się w dół. Podczas operacji stemplowania suwak porusza się z górnego martwego centrum do dolnego martwego centrum, a następnie wraca do górnego martwego centrum, tworząc pełny cykl roboczy.

Przenoszenie ciśnienia i siły uderzenia: ciśnienieprasa korbyjest przekazywany do formy lub przedmiotu na stole warsztatowym przez mechanizm korby i łączący pręt, generując silny nacisk na przedmiot obrabiany, tym samym wypełniając operacje procesowe, takie jak tłoczenie, ścinanie, zginanie i formowanie.

Kluczowe elementy i ich funkcje:

CRANK: Zapewnia moc obrotową, zwykle podłączoną do silnika elektrycznego lub innego źródła napędu.

Podłączanie pręta: przekształca ruch obrotowy korby w liniowy ruch wzajemnego suwaka.

SLIDER: Bezpośrednio kontaktuje się z przedmiotem obrabianym, aby zakończyć tłoczenie, formowanie i inne zadania.

Base and Workbench: Wspieraj całą prasę i napraw obrabia, zapewniając stabilną platformę operacyjną.

Punch and Die: Zainstalowany na suwaku i warsztatach, bezpośrednio wykonuj prace przetwarzające.

Podsumowanie: zasada pracyprasa korbyGłównie polega na korbie, aby napędzać pręt łączący do obracania, który jest przekształcany w ruch liniowy w górę i w dół suwaka. Ten ruch służy do wywierania nacisku na przedmiot obrabiany w celu wykonania różnych zadań przetwarzania. Jego zaletą jest to, że może zapewnić silny nacisk i nadaje się do różnych procesów stemplowania i formowania.
