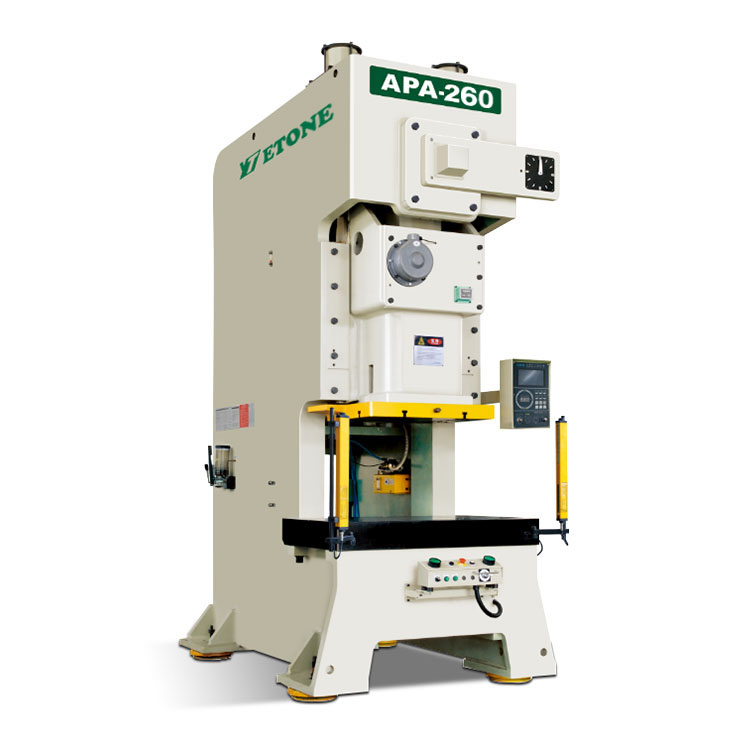

Prasa typu C
-Doskonała sztywność konstrukcji ramy w celu uzyskania minimalnego ugięcia ramy.
-Długie i precyzyjne sześciopunktowe listwy typu box zwiększają odporność na obciążenie poza środkiem i przedłużają żywotność matrycy.
-Pneumatyczne sprzęgło i hamulec cierny typu suchego, niski poziom hałasu, długa żywotność, aby zapewnić niezawodne bezpieczeństwo i elastyczne działanie.
- Hydrauliczne zabezpieczenie przed przeciążeniem jest standardowo wyposażone w funkcję natychmiastowego zatrzymania awaryjnego, aby zapewnić maksymalną ochronę prasy i matrycy.
2. Standardowe akcesoria
Hydrauliczne urządzenie zabezpieczające przed przeciążeniem oleju
Ręczne urządzenie do regulacji suwaka(15 ton do 60 ton)
Elektryczne urządzenie do regulacji suwaka (od 60 ton do 315 ton)
Mechaniczny wskaźnik wysokości matrycy (15 ton do 60 ton)
Elektryczny wskaźnik wysokości matrycy (od 60 ton do 315 ton)
Suwak i urządzenie do wyważania matryc
Złącze źródła powietrza
Wtórne urządzenie zabezpieczające przed upadkiem
Urządzenie do nadmuchu powietrza
Narzędzie do konserwacji i skrzynka narzędziowa
Instrukcja użytkowania
Przetwornica częstotliwości
Gniazdo zasilania
Wsparcie odporne na wstrząsy
7-calowy ekran dotykowy, kamera elektroniczna
Wyświetlacz kąta
Funkcja wstępnego cięcia i wstępnego łamania
3.Parametr produktu:
Imię |
|
APA-80 |
APA-110 |
APA-160 |
||
Model |
|
Typ V |
Typ H |
Typ V I typ H |
V typ H typ |
|
Tonaaaż |
Tonaa |
80 |
110 |
160 |
||
Znamionowy punkt tonażu |
mm |
4 |
2 |
6 3 |
6 13 |
|
Zmienna prędkość |
spm |
35-80 |
80-120 |
30-60 60-90 |
20-50 40-70 |
|
|
Stabilna prędkość |
spm |
65 |
50 |
35 |
|
Udar |
mm |
150 |
70 |
180 80 |
200 90 |
|
Maksymalna wysokość matrycy |
mm |
340 |
380 |
360 410 |
400 450 |
|
Regulacja suwaka |
mm |
80 |
80 |
100 |
||
Rozmiar slajdu |
mm |
560 x 420 x 70 |
650x470x80 |
700x550x90 |
||
Rozmiar stołu |
mm |
1000x550x90 |
1150x600x110 |
1250x760x140 |
||
Otwór uchwytu matrycy |
mm |
50 |
50 |
50 |
||
Głównym silnikiem |
kw |
7.5 |
11 |
15 |
||
Urządzenie do regulacji suwaka |
HP |
|
||||
Zastosowane ciśnienie powietrza |
kg/cm2 |
6 |
6 |
6 |
||
Precyzja prasy |
|
GB (JIS) 1 klasa |
GB (JIS) 1 klasa |
GB (JIS) 1 klasa |
||
Rozmiar (DxSxW) |
mm |
1800x1180x280 0 |
1 900x 13 0 0 x 3200 |
2300x 140x 3650 |
||
Pojemność poduszki matrycy |
Tonaa |
3,6 |
6.3 |
10 |
||
Skok poduszki matrycy |
mm |
70 |
80 |
80 |
||
Powierzchnia efektywna poduszki matrycy |
mm2 |
450x 310 |
500x350 |
650x 420 |
