Laminowanie silnika prasy o dużej prędkości
1. Wprowadzenie produktu

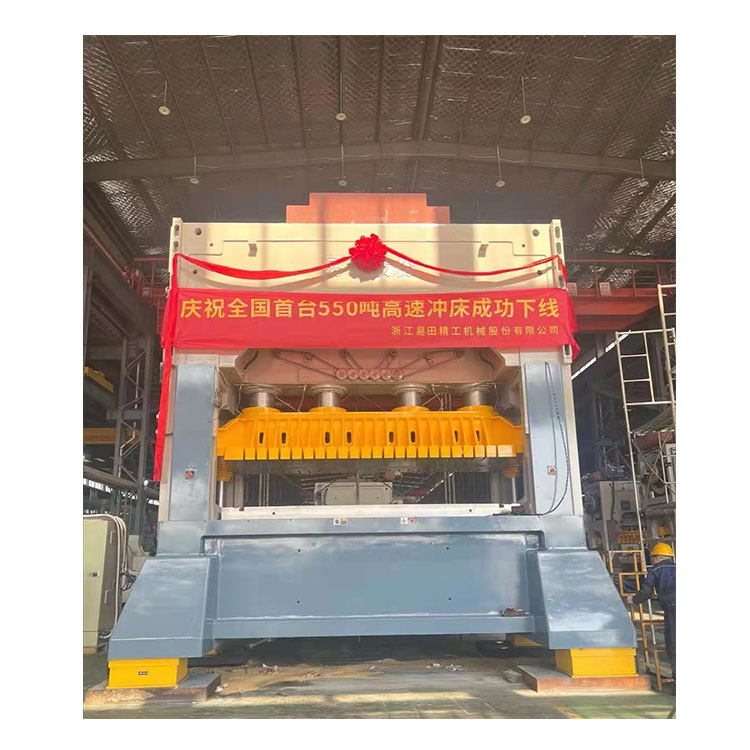

Jesteśmy pierwszym i największym producentem maszyn do pras szybkobieżnych w Chinach. Laminowanie silnika pras szybkobieżnych o masie 550 ton jest przeznaczone dla słynnej fabryki form / matryc w Ningbo w Chinach. W tym laminowaniu silnika prasy o dużej prędkości zastosowano ramę z żeliwa o wysokiej wytrzymałości i mocną ogólną konstrukcję ramy. Po odprężeniu zapewnia długoterminową precyzję, stabilność materiału i dokładność.
Ta szybka prasa ma dokładność tłoczenia w granicach 0,015 mm, a nawet 0,01 mm, dokładność pionowa wynosi do 1,2 drutu, a maksymalna prędkość wynosi 1300 razy/min. Nadaje się głównie do ciągłej produkcji tłoczenia.
2. Specyfikacja:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonaż |
tona |
220 |
300 |
350 |
400 |
450 |
Podróż |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Liczba uderzeń na minutę |
sp.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Niższy rozmiar stołu |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Zaślepienie otworu |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Przesuwany obszar blokowy |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Skok regulacji wysokości matrycy |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Silnik regulacji wysokości matrycy |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Wysokość linii zasilającej |
mm |
200 sob. 50 |
210 sob. 50 |
210 mistrz 50 |
220 sob. 50 |
270 sob. 50 |
Głównym silnikiem |
kw |
45 |
55 |
55 |
75 |
75 |
3. Standardowe akcesoria maszyny
1 Układ smarowania: nałóż olej pod wysokim ciśnieniem ze środka wału korbowego (Japonia SHOWA)
System sterowania 2PLC: dostarcza sygnały cięcia
3Łożysko: NSK Japonia
4Rozpylacz oleju: SMC Japan
5Wyłącznik powietrza i stycznik: Schnede France
6Uszczelnienie olejowe: NOK Japonia
7 Projekt systemu automatycznego równoważenia
8Elektroniczny system regulacji zamka
Stół operacyjny 9T-Mobilny
10 Hydrauliczne urządzenie blokujące suwak
11 Detektor końca materiału
12Inwerter:
13Elektryczny zawór sprzęgła
14 Konstrukcja sprzęgła: (OMPI Włochy )
15Przekaźnik: Omron
16Pokaz kąta i prędkości: TOYO
17Złącze ciśnieniowe: ARK Korea
18 Wał korbowy: SNCM8, Przewodnik szlifowania: AKS Japan
19 Automatyczne równoważenie termiczne w pozycji mikroinch suwaka/suwaka
20Detektor braku paszy
21Skrzynka narzędziowa z wysyłką maszyny1
4.Standardowe akcesoria:
1 Szybki podajnik zębaty
2Odwijak z podwójnym stojakiem
3Prostownica z pętlą S
4Automatyczne urządzenie olejowe do śmierci
5System automatycznego zasilania matrycy:
System 6 matryc: 2 szt
7System antywibracyjny
8 Kontroler zsypu:
System montażu elektrozaworu 9Die: 10 szt
5. Akcesoria opcjonalne
1. Dolny czujnik martwy
2.Szybkie urządzenie do mocowania matrycy
3. Drzwi bezpieczeństwa
4. Inne
