Prasa do laminowania
Prasa do laminowania, wysokoobrotowa prasa do laminowania przeznaczona do laminowanych wirników i stojanów silników elektrycznych. Jest to wysoka prędkość, wysoka precyzja, typ zmiany biegów, posuw wałka indeksującego krzywkę jest przewidziany dla różnych skoków posuwu.
W pełni odprężona żeliwna rama pod hydraulicznie naprężoną konstrukcją pręta zapewnia wysoką precyzję i sztywność laminowania.
2. Parametr produktu
Wydajność i szybkość — w porównaniu z ręczną szybkością stemplowania, jeden pracownik może zobaczyć trzy stemple (najbardziej podstawowy). Schludność i piękno - produkty wykonane metodą automatycznego laminowania matrycowego są schludne i piękne w porównaniu z laminowaniem ręcznym
|
|

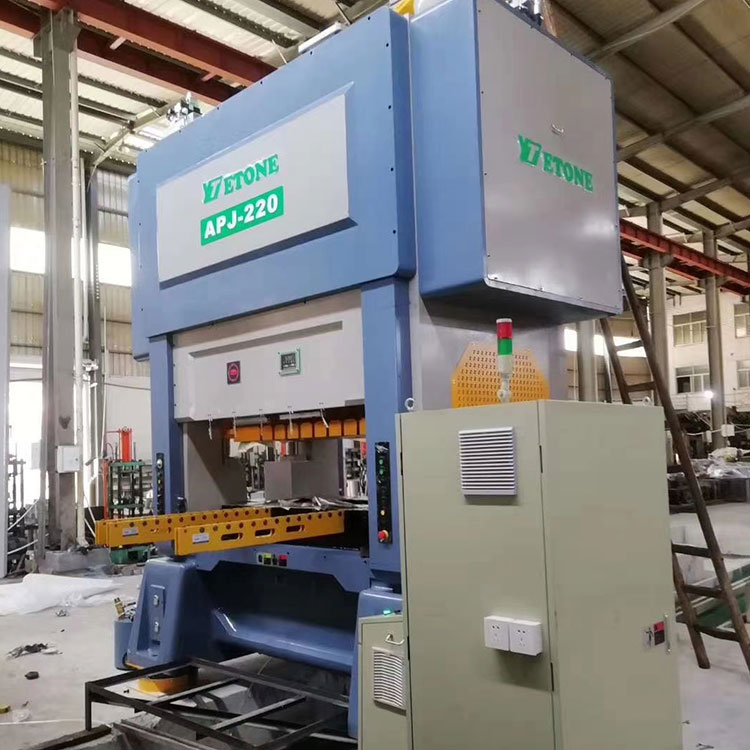

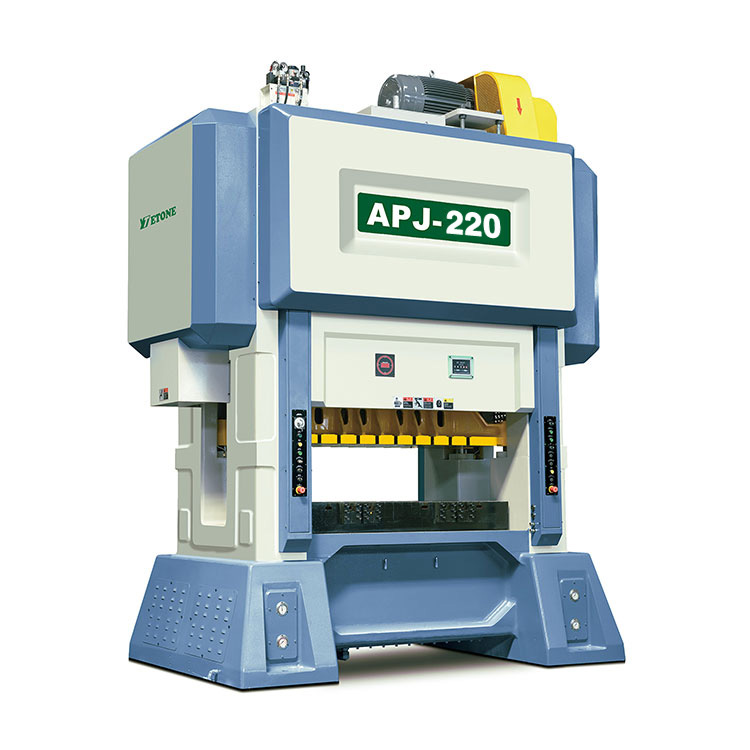

APJ-220 |

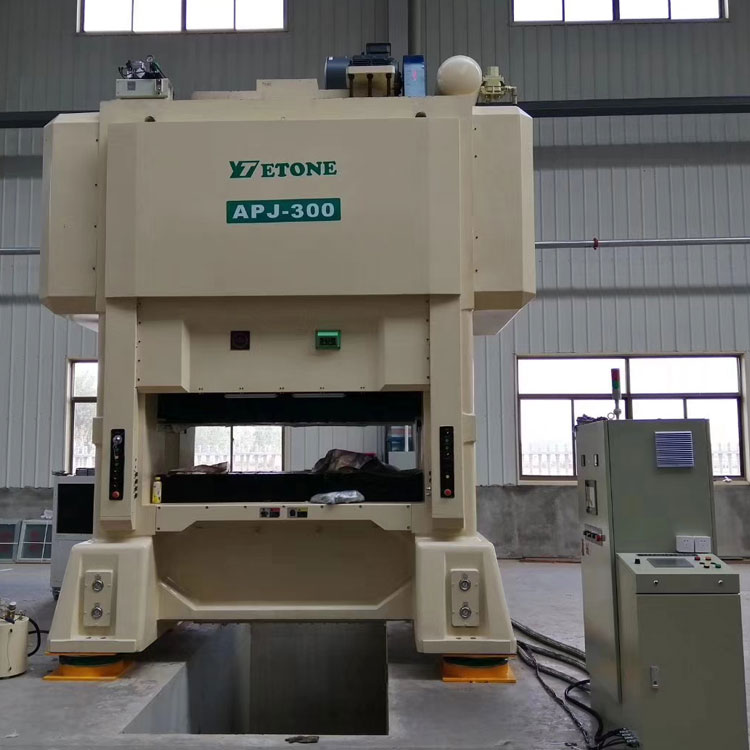

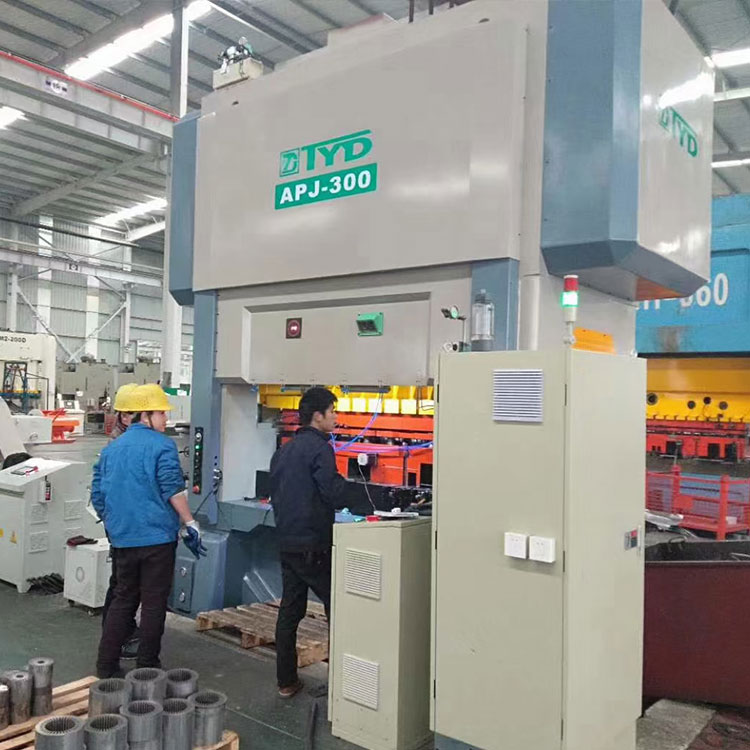

APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonaż |
tona |
220 |
300 |
350 |
400 |
450 |
Podróż |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Liczba uderzeń na minutę |
spm |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Dolny rozmiar stołu |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Otwór zaślepiający |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Powierzchnia bloku przesuwnego |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Skok regulacji wysokości matrycy |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Silnik regulacji wysokości matrycy |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Wysokość linii zasilającej |
mm |
200åŸ50 |
210åŸ50 |
210士50 |
220åŸ50 |
270åŸ50 |
Głównym silnikiem |
kw |
45 |
55 |
55 |
75 |
75 |
3. Standardowe akcesoria do maszyn
1 Układ smarowania: nałóż olej pod wysokim ciśnieniem ze środka wału korbowego(Japan SHOWA)
2 system sterowania PLC: zapewnia sygnały cięcia
3 Łożysko: NSK Japonia
4 Rozpylacz oleju: SMC Japan
5 Przełącznik powietrza i stycznik: Schnede France
6 Uszczelka olejowa: NOK Japonia
7 Projekt systemu automatycznego równoważenia
8 Elektroniczny system regulacji suwaka
9 Stół operacyjny T-Mobile
10 Hydrauliczne urządzenie blokujące suwak
11 Detektor zakończeń materiału
12 Falownik:
13 Elektryczny zawór sprzęgła
14 Struktura sprzęgła: (OMPI Włochy )
15 Przekaźnik: Omron
16 Pokazywanie kąta i prędkości: TOYO
17 Złącze ciśnieniowe powietrza: ARK Korea
18 Wał korbowy: SNCM8, przewodnik szlifierski: AKS Japan
19 Automatyczne równoważenie termiczne w pozycji mikrowciskania suwaka/suwu
20 Wykrywacz nieprawidłowego podawania
21 Skrzynka narzędziowa z wysyłką maszyny 1
4. Standardowe akcesoria:
1 szybki podajnik zębatek
2 Rozwijarka z podwójnym stojakiem
3 Prostownica z pętlą S
4 Automatyczne urządzenie olejowe do śmierci
5 System podtrzymania automatycznej mocy matrycy:
6 System ramion matryc: 2 szt.
7 System antywibracyjny
8 Sterownik zsypu:
9 System montażu elektrozaworu matrycy: 10 szt.
5. Akcesoria opcjonalne
1. Detektor dolnego martwego
2. Urządzenie do szybkiego mocowania matrycy
3. Drzwi bezpieczeństwa
4. Inne
Hostuj urządzenie do przodu/do tyłu
Hydrauliczne urządzenie blokujące suwak
Maszyna z cyklem chłodzenia oleju smarowego
Włoski zintegrowany hamulec sprzęgłowy OMPI
Samodzielna elektryczna skrzynka sterownicza
Pole pracy
Lampa robocza
Sterowanie konwersją częstotliwości głównego silnika
