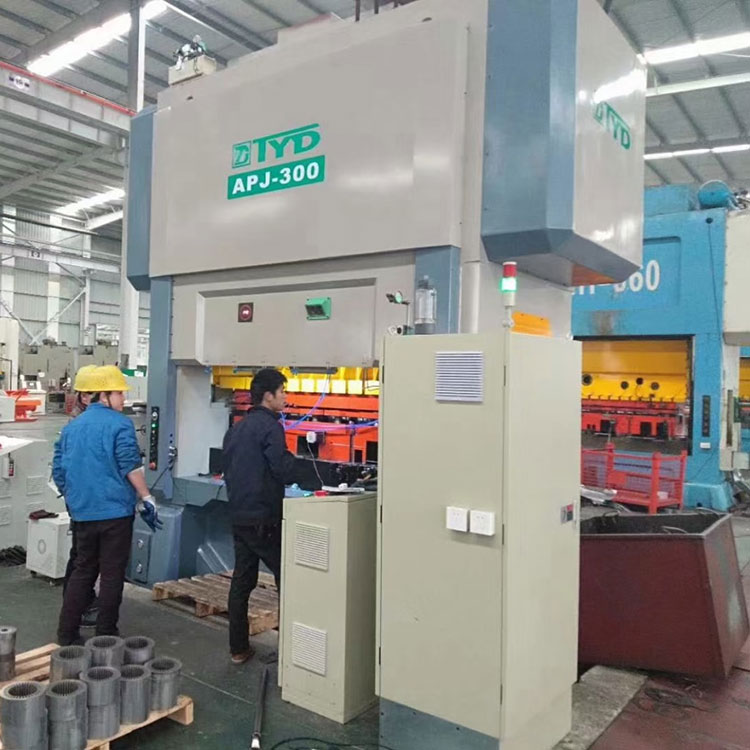

Maszyna do tłoczenia z rdzeniem Moto o dużej prędkości
1. Wprowadzenie do produktu:
1. Wysoka sztywność
Rama o wysokiej sztywności i precyzji, spawana z blachy stalowej i po obróbce cieplnej eliminuje naprężenia wewnętrzne łóżka.
2. Środek równowagi ciężkości
Środek przekładni i środek całej maszyny są zwykle takie same, aby zapewnić dokładność i stabilność tłoczenia.
3. Stabilność i bezpieczeństwo działania
Urządzenia sprzęgłowo-hamulcowe to bardzo czuła, precyzyjna prasa do laminowania o dużej prędkości w połączeniu z międzynarodowymi podwójnymi zaworami elektromagnetycznymi i urządzeniami zabezpieczającymi przed przeciążeniem, aby zapewnić dokładność i bezpieczeństwo działania i zatrzymywania suwaka stempla.
Mechanizm regulacyjny suwaka ma wysoką precyzję, a produkcja regulująca jest bezpieczniejsza i szybsza.
4. Wysoka precyzja
Wał korbowy, przekładnia, wał przekładni i inne części cierne są utwardzane i poddawane obróbce cieplnej przed szlifowaniem. Mają wysoką odporność na zużycie i wyważenie, stabilną pracę oraz zapewniają jakość i żywotność stempla.
5. Automatyzacja przetwarzania prasy do precyzyjnego laminowania z dużą szybkością
Można go dopasować do dowolnego automatycznego mechanizmu podającego, aby zautomatyzować produkcję, obniżyć koszty i poprawić wydajność.
2. Opcjonalna konfiguracja:
1. Podajnik zębaty (wybór szerokości: 150/200/300/400)
2. Podajnik serwo NC (pojedynczy/podwójny)
3. Odwijak z podwójną głowicą (hydrauliczny/ręczny) (wybór szerokości: 200/300/400)
4. Prostownica typu S
5. Naciśnij Monitor obciążenia
6. Monitor dolnego martwego punktu
7. Chłodnica powietrza do szafki elektrycznej
8. Silnik główny
3. Specyfikacja:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonaż |
tona |
220 |
300 |
350 |
400 |
450 |
Podróż |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Liczba uderzeń na minutę |
sp.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Niższy rozmiar stołu |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Zaślepienie otworu |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Przesuwany obszar blokowy |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Skok regulacji wysokości matrycy |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Silnik regulacji wysokości matrycy |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Wysokość linii zasilającej |
mm |
200 sob. 50 |
210 sob. 50 |
210 mistrz 50 |
220 sob. 50 |
270 sob. 50 |
Głównym silnikiem |
kw |
45 |
55 |
55 |
75 |
75 |
4. Standardowe akcesoria maszyny
1 Układ smarowania: nałóż olej pod wysokim ciśnieniem ze środka wału korbowego (Japonia SHOWA)
System sterowania 2PLC: dostarcza sygnały cięcia
3Łożysko: NSK Japonia
4Rozpylacz oleju: SMC Japan
5Wyłącznik powietrza i stycznik: Schnede France
6Uszczelnienie olejowe: NOK Japonia
7 Projekt systemu automatycznego równoważenia
8Elektroniczny system regulacji zamka
Stół operacyjny 9T-Mobilny
10 Hydrauliczne urządzenie blokujące suwak
11 Detektor końca materiału
12Inwerter:
13Elektryczny zawór sprzęgła
14 Konstrukcja sprzęgła: (OMPI Włochy )
15Przekaźnik: Omron
16Pokaz kąta i prędkości: TOYO
17Złącze ciśnieniowe: ARK Korea
18 Wał korbowy: SNCM8, Przewodnik szlifowania: AKS Japan
19 Automatyczne równoważenie termiczne w pozycji mikroinch suwaka/suwaka
20Detektor braku paszy
21Skrzynka narzędziowa z wysyłką maszyny1
5.Standardowe akcesoria:
1 Szybki podajnik zębaty
2Odwijak z podwójnym stojakiem
3Prostownica z pętlą S
4Automatyczne urządzenie olejowe do śmierci
5System automatycznego zasilania matrycy:
System 6 matryc: 2 szt
7System antywibracyjny
8 Kontroler zsypu:
System montażu elektrozaworu 9Die: 10 szt
6. Akcesoria opcjonalne
1. Dolny czujnik martwy
2.Szybkie urządzenie do mocowania matrycy
3. Drzwi bezpieczeństwa
4.Inni
