Silnikowa prasa dziurkująca do laminowania

Wykrawarka do laminowania silników jest przeznaczona do laminowanych wirników i stojanów różnych rodzajów silników. To duża prędkość, wysoka precyzja. Typ przekładni zmiany, posuw wałka indeksującego krzywkę zapewnia szeroki zakres skoku posuwu. Nasze prasy szybkobieżne, szybkobieżne prasy do laminowania, szybkobieżne prasy dwukorbowe o dużej prędkości od 25 ton do 500 ton, stosowane w produkcji laminowanych wirników i stojanów silników elektrycznych. Utrzymuje stabilną i wydajną funkcję tłoczenia stojana i wirnika o dużych rozmiarach, laminowania silnika generatora i silnika przemysłowego w dużym obszarze prasy tonażowej przez wiele lat.

Wyślij zapytanie

Opis produktu

Silnikowa prasa dziurkująca do laminowania

1. Wprowadzenie do produktu

Zastosowanie komponentów kompletnej linii do laminowania, takich jak łożyska FAG Germany, NSK Japan lub NTN Japan w Japonii, ich wysoka precyzja, wysoka żywotność, aby zapewnić długoterminową stabilność i funkcjonalność elementów wsporczych.

W dzisiejszych czasach coraz więcej fabryk korzysta z kompletnej linii do laminowania. Podajnik dociskowy jest istotną częścią kompletnej linii do laminowania. Na rynku istnieje wiele rodzajów podajników i wiele stylów. Każdy wie, co oznacza słowo „podajnik”, ale niewiele osób używa go poprawnie.

Obecnie na rynku dostępnych jest wiele typów i specyfikacji podajników klipsów. Pierwszym wyborem jest znajomość kluczowych punktów instalacji podajnika klipsów. Kierunek montażu podajnika klipsów powinien być od lewej do prawej. Miejsce montażu i koniec automatycznego wałka podającego powinno znajdować się po lewej stronie. Nie zgub tego. Hot Tags: kompletna maszyna do tłoczenia laminowanego, dobry producent marki, dobra fabryka,

2. Parametr produktu

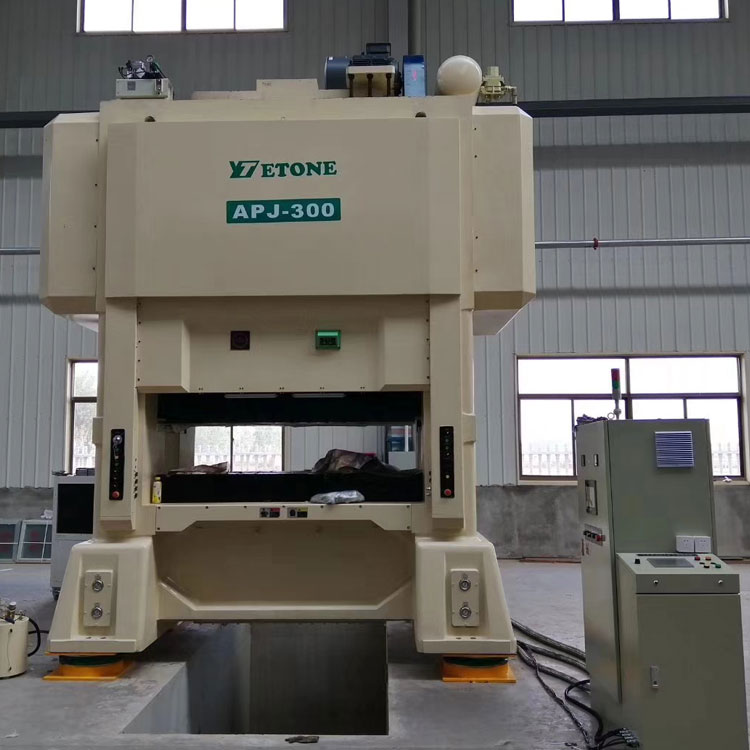

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonaż	tona	220	300	350	400	450
Podróż	mm	30	30	30	30-50	30-50
Liczba uderzeń na minutę	spm	150-600	150-400	150-350	150-350	150-300
Dolny rozmiar stołu	mm	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
Otwór zaślepiający	mm	1400x300	2000x300	2200x300	2200x400	2500x400
Powierzchnia bloku przesuwnego	mm	1900x750	2200x900	2400x900	2800x1100	3000x1100
Skok regulacji wysokości matrycy	mm	370-420	400-450	400-450	420-480	450-500
Silnik regulacji wysokości matrycy	kw	1.5	2.2	2.2	3.7	3.7
Wysokość linii zasilającej	mm	200åŸ50	210åŸ50	210å£«50	220åŸ50	270åŸ50
Głównym silnikiem	kw	45	55	55	75	75

3. Urządzenia peryferyjne


Rozwijarka dwugłowicowa	Prostownica	Podajnik zębaty

	P=długość podawania
	D=70 (średnica koła napędowego)
	N1=liczba zębów pierwszego biegu
	N2=liczba zębów drugiego biegu
	N3=liczba zębów trzeciego biegu
	N4=liczba zębów czwartego biegu

Szerokość materiału	mm	Maks. .150	Maks.200	Maks.300	Maks.400
Średnica zewnętrzna materiału	mm	Maks. 1200	Maks. 1200	Maks. 1200	Maks. 1200
Średnica wewnętrzna materiału	mm	450-520	450-520	450-520	450-520
Prędkość materiału	M/min	1-60	1- 60	1-60	1-60
Waga materiału		500 kg X 2	1QQQkg X 2	2000kg X 2	3000kg X 2
Wałek poziomujący	szt	11	11	11	11
Silnik napędowy		1,5 kw	2 2kW	22kW	30 kw

4. Rozwijarka dwugłowicowa

Opis wydajności

Model składa się z trzech części: korpusu wrzeciona, korpusu wrzeciona i wspornika, z których korpus wrzeciona jest integralną częścią i ma duży rozstaw osi. Posiada takie funkcje, jak mała objętość, niewielka powierzchnia, wygodne ładowanie i elastyczne użytkowanie

Podwójna konstrukcja wisząca jest stosowana w celu dopasowania do obsługi rolek materiału i umożliwienia wielokrotnego podawania, co znacznie skraca czas ładowania, poprawia wydajność produkcyjną i obniża koszty produkcji. Zastosowana jest konstrukcja nienapędzana, która umożliwia nie tylko pracę ze zwykłymi prostownicami, ale także optymalną wydajność z prostownicą szybkobieżną.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Maksymalna szerokość	mm	200	300	400	500	600
Grubość materiału	mm	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5
Waga materiału	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Średnica wewnętrzna rolki	mm	450-530	450-530	450-530	450-530	450-530
Maksymalna średnica zewnętrzna rolki	mm	1200	1200	1200	1200	1200

5. Prostownica typu S

opis wykonania

Prostownica typu S lub U z procesem „sygnał elektryczny--->PC--->falownik--->zmiana prędkości”, umożliwiająca pełną synchronizację z prasą z prędkością do ok. 60m/min. Model wyposażony jest w dwugłowicową ramę materiałową, która jest łatwa w obsłudze i może być całkowicie zsynchronizowana z prasą szybkoobrotową. Zastosowanie podajnika zębatego zapewnia lepszą wydajność.

		SLQ-200 SLQ-300	SLQ-400 SLQ-500 SLQ-600
Maksymalna szerokość	mm	200 300	400 500 600
Grubość materiału	mm	0 3- 1,6
Średnica wewnętrzna rolki	mm	1200
Prędkość poziomowania	m/min	60
Silnik	HP	2 2	3 5 75
Woå ¤ng napięcia		ACtrójfazowy22 0Væˆ–ACtrójfazowy380V	AC trójfazowy 220V lub AC trójfazowy 380V
